Flexible charting library enhancing visual representation with bar, line, pie, scatter, histogram, and waterfall charts. Customizable appearance, efficient rendering, and responsive design for diverse screen sizes.

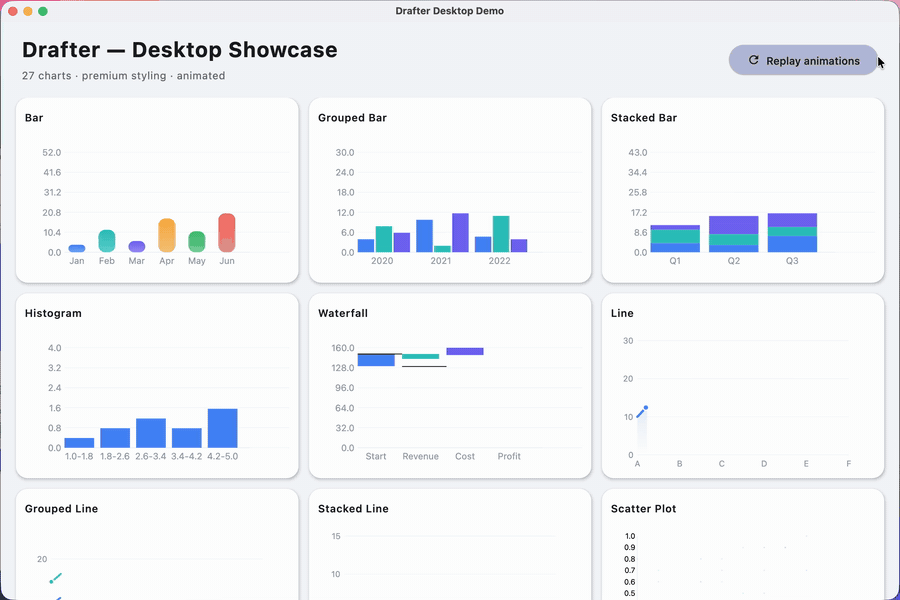

📊 A powerful, flexible charting library for Compose Multiplatform applications
DrafterTheme (light/dark, custom palettes)@Immutable data, layer-phase animations)Add the dependency below to your module's build.gradle file:
dependencies {
implementation("io.github.androidpoet:drafter:$drafter_version")
}For Kotlin Multiplatform, add the dependency below to your module's build.gradle.kts file:
sourceSets {
val commonMain by getting {
dependencies {
implementation("io.github.androidpoet:drafter:$drafter_version")
}
}
}private fun getBarChartData(colors: List<Color>) =
SimpleBarChartData(
labelsList = listOf("Jan", "Feb", "Mar", "Apr"),
values = listOf(10f, 30f, 15f, 45f),
colors = colors,
)
private fun getSimpleBarChartRenderer(colors: List<Color>) =
BarChartRenderer(getBarChartData(colors = colors))
@Composable
fun SimpleBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getSimpleBarChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}
private fun getBarChartRenderer() =
GroupedBarChartRenderer(
GroupedBarChartData(
labelsList = listOf("2020", "2021", "2022"),
itemNames = listOf("Product A", "Product B", "Product C"),
groupedValues =
listOf(
listOf(10f, 20f, 15f), // 2020
listOf(25f, 5f, 30f), // 2021
listOf(12f, 28f, 10f), // 2022
),
colors = listOf(Color.Red, Color.Green, Color.Blue),
),
)
@Composable
fun GroupedBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getBarChartRenderer(),
modifier =
Modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getStackedBarChartData(colors: List<Color>) =
StackedBarChartData(
labelsList = listOf("Q1", "Q2", "Q3"),
stacks =
listOf(
listOf(10f, 15f, 5f), // Q1
listOf(8f, 12f, 20f), // Q2
listOf(18f, 10f, 15f), // Q3
),
colors = colors,
)
private fun getStackedBarChartRenderer(colors: List<Color>) =
StackedBarChartRenderer(getStackedBarChartData(colors = colors))
@Composable
fun StackedBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getStackedBarChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getLineChartRenderer(colors: List<Color>) =
LineChartRenderer(
SimpleLineChartData(
labels = listOf("A", "B", "C", "D"),
values = listOf(10f, 20f, 15f, 25f),
color = colors.first(),
),
)
@Composable
fun SimpleLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
LineChart(
renderer = getLineChartRenderer(colors = colors),
modifier = modifier.fillMaxSize(),
)
}private fun getGroupedLineChartData(colors: List<Color>) =
GroupedLineChartData(
labels = listOf("Q1", "Q2", "Q3", "Q4"),
itemNames = listOf("Product A", "Product B"),
groupedValues =
listOf(
listOf(10f, 15f),
listOf(20f, 25f),
listOf(15f, 10f),
listOf(25f, 20f),
),
colors = colors,
)
private fun getGroupedLineChartRenderer(colors: List<Color>) =
GroupedLineChartRenderer(getGroupedLineChartData(colors = colors))
@Composable
fun GroupedLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ChartContainer {
LineChart(
renderer = getGroupedLineChartRenderer(colors = colors),
modifier = modifier.fillMaxSize(),
)
}
}private fun getStackedLineChartRenderer(colors: List<Color>) =
StackedLineChartRenderer(
StackedLineChartData(
labels = listOf("Jan", "Feb", "Mar", "Apr"),
stacks =
listOf(
listOf(5f, 5f, 2f),
listOf(7f, 3f, 4f),
listOf(6f, 4f, 3f),
listOf(8f, 2f, 5f),
),
colors = colors,
),
)
@Composable
fun StackedLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ChartContainer {
LineChart(
renderer = getStackedLineChartRenderer(colors = colors),
modifier = Modifier.fillMaxSize(),
)
}
}private fun getHistogramData() = listOf(1f, 2f, 2f, 3f, 3f, 3f, 4f, 4f, 5f, 5f, 5f, 5f)
private fun getHistogramRenderer() =
HistogramRenderer(
dataPoints = getHistogramData(),
binCount = 5,
color = Color.Blue,
)
@Composable
fun HistogramChartExample(
modifier: Modifier = Modifier,
animate: Boolean = true,
) {
BarChart(
renderer = getHistogramRenderer(),
modifier = modifier.size(300.dp),
animate = animate,
)
}private fun getPieChartRenderer(colors: List<Color>) =
PieChartRenderer(
PieChartData(
slices =
listOf(
PieChartData.Slice(value = 40f, color = colors[0], label = "Red"),
PieChartData.Slice(value = 30f, color = colors[1], label = "Green"),
PieChartData.Slice(value = 20f, color = colors[2], label = "Blue"),
PieChartData.Slice(value = 10f, color = colors[3], label = "Purple"),
),
),
)
private fun getDonutPieChartRenderer(colors: List<Color>) =
DonutChartRenderer(
PieChartData(
slices =
listOf(
PieChartData.Slice(value = 40f, color = colors[0], label = "Red"),
PieChartData.Slice(value = 30f, color = colors[1], label = "Green"),
PieChartData.Slice(value = 20f, color = colors[2], label = "Blue"),
PieChartData.Slice(value = 10f, color = colors[3], label = "Purple"),
),
),
)
@Composable
fun PieChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
PieChart(
renderer = getPieChartRenderer(colors = colors),
modifier = Modifier.size(200.dp),
animate = true,
)
}
@Composable
fun DonutChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
PieChart(
renderer = getDonutPieChartRenderer(colors = colors),
modifier = Modifier.size(200.dp),
animate = true,
)
}private fun getScatterPlotRenderer(colors: List<Color>) =
SimpleScatterPlotRenderer(
ScatterPlotData(
points =
List(30) {
Pair(
Random.nextFloat() * 50f,
Random.nextFloat() * 50f,
)
},
pointColors =
List(30) {
if (colors.isNotEmpty()) colors[it % colors.size] else Color.Gray
},
),
)
@Composable
fun ScatterPlotChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ScatterPlot(
modifier = Modifier.size(300.dp),
renderer = getScatterPlotRenderer(colors = colors),
)
}private fun getWaterfallChartRenderer(colors: List<Color>) =
WaterfallChartRenderer(
WaterfallChartData(
labelsList = listOf("Start", "Revenue", "Cost", "Profit"),
values = listOf(+50f, -20f, +30f), // Changes from 'Start'
colors = colors,
initialValue = 100f, // Start from 100
),
)
@Composable
fun WaterfallChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getWaterfallChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getRadarRenderer(colors: List<Color>) =
RadarChartRenderer(
data =
listOf(
RadarChartData(
mapOf(
"Execution" to 0.8f,
"Landing" to 0.6f,
"Difficulty" to 0.9f,
"Style" to 0.7f,
"Creativity" to 0.85f,
),
),
),
colors = colors,
)
@Composable
fun RadarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
RadarChart(
modifier = modifier.size(300.dp),
renderer = getRadarRenderer(colors),
isSystemInDarkTheme = isSystemInDarkTheme()
)
}private fun getGanttChartRenderer(colors: List<Color>) =
GanttChartRenderer(
GanttChartData(
taskColors = colors,
tasks =
listOf(
GanttTask("Planning", 0f, 2f),
GanttTask("Design", 2f, 2f),
GanttTask("Development", 4f, 3f),
GanttTask("Testing", 7f, 2f),
GanttTask("Deployment", 9f, 1f),
),
),
)
@Composable
fun GanttChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
GanttChart(
renderer = getGanttChartRenderer(colors = colors),
modifier = modifier.size(400.dp),
)
}private fun getBubbleChartData(colors: List<Color>) =
BubbleChartData(
series =
listOf(
listOf(
BubbleChartData.BubbleData(10f, 26f, 30f, colors[0]),
BubbleChartData.BubbleData(26f, 30f, 60f, colors[0]),
BubbleChartData.BubbleData(26f, 46f, 45f, colors[0]),
),
listOf(
BubbleChartData.BubbleData(14f, 15f, 30f, colors[1]),
BubbleChartData.BubbleData(22f, 36f, 45f, colors[1]),
BubbleChartData.BubbleData(90f, 57f, 75f, colors[1]),
),
listOf(
BubbleChartData.BubbleData(8f, 9f, 90f, colors[2]),
BubbleChartData.BubbleData(20f, 57f, 45f, colors[2]),
BubbleChartData.BubbleData(40f, 50f, 60f, colors[2]),
),
listOf(
BubbleChartData.BubbleData(8f, 20f, 22.5f, colors[3]),
BubbleChartData.BubbleData(12f, 30f, 30f, colors[3]),
BubbleChartData.BubbleData(30f, 40f, 45f, colors[3]),
),
),
)
private fun getBubbleChartRenderer(colors: List<Color>) =
SimpleBubbleChartDataRenderer(getBubbleChartData(colors = colors))
@Composable
fun BubbleChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BubbleChart(
renderer = getBubbleChartRenderer(colors = colors),
modifier = modifier.size(300.dp),
)
}private fun getHeatmapRenderer(color: Color) =
HeatmapRenderer(
ContributionHeatmapData(
baseColor = color,
contributions =
buildList {
val now = Clock.System.now()
repeat(365) { day ->
val date = now.minus(day.days)
val count = if (Random.nextFloat() > 0.6f) Random.nextInt(1, 15) else 0
add(ContributionData(date, count))
}
},
),
)
@Composable
fun GithubGraph(
modifier: Modifier = Modifier,
color: Color,
) {
Heatmap(
renderer = getHeatmapRenderer(color = color),
modifier =
Modifier
.fillMaxWidth()
.height(112.dp),
)
}@Composable
fun AreaChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
AreaChart(
renderer = AreaChartRenderer(
AreaChartData(
labels = listOf("A", "B", "C", "D", "E", "F"),
values = listOf(12f, 28f, 18f, 34f, 24f, 40f),
color = colors[0],
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun StepLineChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
StepLineChart(
renderer = StepLineChartRenderer(
StepLineChartData(
labels = listOf("Mon", "Tue", "Wed", "Thu", "Fri"),
values = listOf(20f, 35f, 30f, 45f, 38f),
color = colors[1],
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun CandlestickChartExample(modifier: Modifier = Modifier) {
CandlestickChart(
renderer = CandlestickChartRenderer(
CandlestickData(
candles = listOf(
Candle("1", open = 20f, high = 30f, low = 16f, close = 26f),
Candle("2", open = 26f, high = 32f, low = 22f, close = 23f),
Candle("3", open = 23f, high = 28f, low = 18f, close = 27f),
Candle("4", open = 27f, high = 38f, low = 25f, close = 35f),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun BoxPlotChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
BoxPlotChart(
renderer = BoxPlotChartRenderer(
BoxPlotData(
groups = listOf(
BoxGroup("A", min = 5f, q1 = 18f, median = 28f, q3 = 38f, max = 52f, color = colors[2]),
BoxGroup("B", min = 10f, q1 = 22f, median = 30f, q3 = 41f, max = 48f, color = colors[0]),
BoxGroup("C", min = 8f, q1 = 15f, median = 24f, q3 = 33f, max = 44f, color = colors[1]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun BulletChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
BulletChart(
renderer = BulletChartRenderer(
BulletData(
metrics = listOf(
BulletMetric("Revenue", value = 72f, target = 80f, ranges = listOf(40f, 65f, 100f), color = colors[0]),
BulletMetric("Profit", value = 55f, target = 50f, ranges = listOf(30f, 60f, 90f), color = colors[1]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun FunnelChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
FunnelChart(
renderer = FunnelChartRenderer(
FunnelData(
stages = listOf(
FunnelStage("Visits", 100f, colors[0]),
FunnelStage("Signups", 64f, colors[1]),
FunnelStage("Trials", 38f, colors[2]),
FunnelStage("Paid", 18f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun GaugeChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
GaugeChart(
renderer = GaugeChartRenderer(
GaugeData(value = 72f, min = 0f, max = 100f, label = "Score", color = colors[1]),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun TreemapChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
TreemapChart(
renderer = TreemapChartRenderer(
TreemapData(
items = listOf(
TreemapItem("Mobile", 45f, colors[0]),
TreemapItem("Desktop", 30f, colors[1]),
TreemapItem("Tablet", 15f, colors[2]),
TreemapItem("Watch", 8f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun PolarAreaChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
PolarAreaChart(
renderer = PolarAreaChartRenderer(
PolarAreaData(
slices = listOf(
PolarSlice("N", 40f, colors[0]),
PolarSlice("E", 35f, colors[2]),
PolarSlice("S", 30f, colors[4]),
PolarSlice("W", 22f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun SunburstChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
SunburstChart(
renderer = SunburstChartRenderer(
SunburstData(
roots = listOf(
SunburstNode(
"Web", 50f, colors[0],
children = listOf(
SunburstNode("HTML", 20f, colors[0]),
SunburstNode("CSS", 15f, colors[0]),
SunburstNode("JS", 15f, colors[0]),
),
),
SunburstNode(
"Mobile", 35f, colors[1],
children = listOf(
SunburstNode("iOS", 20f, colors[1]),
SunburstNode("Android", 15f, colors[1]),
),
),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun SankeyChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
SankeyChart(
renderer = SankeyChartRenderer(
SankeyData(
nodes = listOf(
SankeyNode("a", "Source A", column = 0, color = colors[0]),
SankeyNode("b", "Source B", column = 0, color = colors[1]),
SankeyNode("m", "Hub", column = 1, color = colors[2]),
SankeyNode("x", "Out X", column = 2, color = colors[3]),
SankeyNode("y", "Out Y", column = 2, color = colors[4]),
),
links = listOf(
SankeyLink("a", "m", 30f),
SankeyLink("b", "m", 20f),
SankeyLink("m", "x", 28f),
SankeyLink("m", "y", 22f),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun StreamGraphChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
StreamGraphChart(
renderer = StreamGraphChartRenderer(
StreamData(
labels = listOf("Jan", "Feb", "Mar", "Apr", "May", "Jun"),
series = listOf(
StreamSeries("A", listOf(10f, 14f, 12f, 18f, 16f, 22f), colors[0]),
StreamSeries("B", listOf(8f, 10f, 16f, 12f, 18f, 14f), colors[1]),
StreamSeries("C", listOf(6f, 9f, 8f, 14f, 11f, 16f), colors[2]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}All charts read their palette and light/dark colors from DrafterTheme. Wrap your charts once to apply a consistent look (or supply a custom palette):
DrafterTheme(dark = isSystemInDarkTheme()) {
// charts here pick up LocalDrafterTheme
BarChart(renderer = renderer)
}Every renderer also implements the shared ChartRenderer contract, so you can hold and pass them uniformly.
./gradlew :desktopApp:run — a scrollable gallery of all 27 charts../gradlew :webApp:wasmJsBrowserRun — the same gallery in the browser.Contributions are welcome! If you've found a bug, have an idea for an improvement, or want to contribute new features, please open an issue or submit a pull request.
Support it by joining stargazers for this repository. ⭐
Also, follow me on GitHub for my next creations! 🤩
Designed and developed by AndroidPoet (Ranbir Singh)
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.
📊 A powerful, flexible charting library for Compose Multiplatform applications
DrafterTheme (light/dark, custom palettes)@Immutable data, layer-phase animations)Add the dependency below to your module's build.gradle file:
dependencies {
implementation("io.github.androidpoet:drafter:$drafter_version")
}For Kotlin Multiplatform, add the dependency below to your module's build.gradle.kts file:
sourceSets {
val commonMain by getting {
dependencies {
implementation("io.github.androidpoet:drafter:$drafter_version")
}
}
}private fun getBarChartData(colors: List<Color>) =
SimpleBarChartData(
labelsList = listOf("Jan", "Feb", "Mar", "Apr"),
values = listOf(10f, 30f, 15f, 45f),
colors = colors,
)
private fun getSimpleBarChartRenderer(colors: List<Color>) =
BarChartRenderer(getBarChartData(colors = colors))
@Composable
fun SimpleBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getSimpleBarChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}
private fun getBarChartRenderer() =
GroupedBarChartRenderer(
GroupedBarChartData(
labelsList = listOf("2020", "2021", "2022"),
itemNames = listOf("Product A", "Product B", "Product C"),
groupedValues =
listOf(
listOf(10f, 20f, 15f), // 2020
listOf(25f, 5f, 30f), // 2021
listOf(12f, 28f, 10f), // 2022
),
colors = listOf(Color.Red, Color.Green, Color.Blue),
),
)
@Composable
fun GroupedBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getBarChartRenderer(),
modifier =
Modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getStackedBarChartData(colors: List<Color>) =
StackedBarChartData(
labelsList = listOf("Q1", "Q2", "Q3"),
stacks =
listOf(
listOf(10f, 15f, 5f), // Q1
listOf(8f, 12f, 20f), // Q2
listOf(18f, 10f, 15f), // Q3
),
colors = colors,
)
private fun getStackedBarChartRenderer(colors: List<Color>) =
StackedBarChartRenderer(getStackedBarChartData(colors = colors))
@Composable
fun StackedBarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getStackedBarChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getLineChartRenderer(colors: List<Color>) =
LineChartRenderer(
SimpleLineChartData(
labels = listOf("A", "B", "C", "D"),
values = listOf(10f, 20f, 15f, 25f),
color = colors.first(),
),
)
@Composable
fun SimpleLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
LineChart(
renderer = getLineChartRenderer(colors = colors),
modifier = modifier.fillMaxSize(),
)
}private fun getGroupedLineChartData(colors: List<Color>) =
GroupedLineChartData(
labels = listOf("Q1", "Q2", "Q3", "Q4"),
itemNames = listOf("Product A", "Product B"),
groupedValues =
listOf(
listOf(10f, 15f),
listOf(20f, 25f),
listOf(15f, 10f),
listOf(25f, 20f),
),
colors = colors,
)
private fun getGroupedLineChartRenderer(colors: List<Color>) =
GroupedLineChartRenderer(getGroupedLineChartData(colors = colors))
@Composable
fun GroupedLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ChartContainer {
LineChart(
renderer = getGroupedLineChartRenderer(colors = colors),
modifier = modifier.fillMaxSize(),
)
}
}private fun getStackedLineChartRenderer(colors: List<Color>) =
StackedLineChartRenderer(
StackedLineChartData(
labels = listOf("Jan", "Feb", "Mar", "Apr"),
stacks =
listOf(
listOf(5f, 5f, 2f),
listOf(7f, 3f, 4f),
listOf(6f, 4f, 3f),
listOf(8f, 2f, 5f),
),
colors = colors,
),
)
@Composable
fun StackedLineChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ChartContainer {
LineChart(
renderer = getStackedLineChartRenderer(colors = colors),
modifier = Modifier.fillMaxSize(),
)
}
}private fun getHistogramData() = listOf(1f, 2f, 2f, 3f, 3f, 3f, 4f, 4f, 5f, 5f, 5f, 5f)
private fun getHistogramRenderer() =
HistogramRenderer(
dataPoints = getHistogramData(),
binCount = 5,
color = Color.Blue,
)
@Composable
fun HistogramChartExample(
modifier: Modifier = Modifier,
animate: Boolean = true,
) {
BarChart(
renderer = getHistogramRenderer(),
modifier = modifier.size(300.dp),
animate = animate,
)
}private fun getPieChartRenderer(colors: List<Color>) =
PieChartRenderer(
PieChartData(
slices =
listOf(
PieChartData.Slice(value = 40f, color = colors[0], label = "Red"),
PieChartData.Slice(value = 30f, color = colors[1], label = "Green"),
PieChartData.Slice(value = 20f, color = colors[2], label = "Blue"),
PieChartData.Slice(value = 10f, color = colors[3], label = "Purple"),
),
),
)
private fun getDonutPieChartRenderer(colors: List<Color>) =
DonutChartRenderer(
PieChartData(
slices =
listOf(
PieChartData.Slice(value = 40f, color = colors[0], label = "Red"),
PieChartData.Slice(value = 30f, color = colors[1], label = "Green"),
PieChartData.Slice(value = 20f, color = colors[2], label = "Blue"),
PieChartData.Slice(value = 10f, color = colors[3], label = "Purple"),
),
),
)
@Composable
fun PieChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
PieChart(
renderer = getPieChartRenderer(colors = colors),
modifier = Modifier.size(200.dp),
animate = true,
)
}
@Composable
fun DonutChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
PieChart(
renderer = getDonutPieChartRenderer(colors = colors),
modifier = Modifier.size(200.dp),
animate = true,
)
}private fun getScatterPlotRenderer(colors: List<Color>) =
SimpleScatterPlotRenderer(
ScatterPlotData(
points =
List(30) {
Pair(
Random.nextFloat() * 50f,
Random.nextFloat() * 50f,
)
},
pointColors =
List(30) {
if (colors.isNotEmpty()) colors[it % colors.size] else Color.Gray
},
),
)
@Composable
fun ScatterPlotChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
ScatterPlot(
modifier = Modifier.size(300.dp),
renderer = getScatterPlotRenderer(colors = colors),
)
}private fun getWaterfallChartRenderer(colors: List<Color>) =
WaterfallChartRenderer(
WaterfallChartData(
labelsList = listOf("Start", "Revenue", "Cost", "Profit"),
values = listOf(+50f, -20f, +30f), // Changes from 'Start'
colors = colors,
initialValue = 100f, // Start from 100
),
)
@Composable
fun WaterfallChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BarChart(
renderer = getWaterfallChartRenderer(colors = colors),
modifier =
modifier
.height(300.dp)
.fillMaxWidth(),
animate = true,
)
}private fun getRadarRenderer(colors: List<Color>) =
RadarChartRenderer(
data =
listOf(
RadarChartData(
mapOf(
"Execution" to 0.8f,
"Landing" to 0.6f,
"Difficulty" to 0.9f,
"Style" to 0.7f,
"Creativity" to 0.85f,
),
),
),
colors = colors,
)
@Composable
fun RadarChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
RadarChart(
modifier = modifier.size(300.dp),
renderer = getRadarRenderer(colors),
isSystemInDarkTheme = isSystemInDarkTheme()
)
}private fun getGanttChartRenderer(colors: List<Color>) =
GanttChartRenderer(
GanttChartData(
taskColors = colors,
tasks =
listOf(
GanttTask("Planning", 0f, 2f),
GanttTask("Design", 2f, 2f),
GanttTask("Development", 4f, 3f),
GanttTask("Testing", 7f, 2f),
GanttTask("Deployment", 9f, 1f),
),
),
)
@Composable
fun GanttChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
GanttChart(
renderer = getGanttChartRenderer(colors = colors),
modifier = modifier.size(400.dp),
)
}private fun getBubbleChartData(colors: List<Color>) =
BubbleChartData(
series =
listOf(
listOf(
BubbleChartData.BubbleData(10f, 26f, 30f, colors[0]),
BubbleChartData.BubbleData(26f, 30f, 60f, colors[0]),
BubbleChartData.BubbleData(26f, 46f, 45f, colors[0]),
),
listOf(
BubbleChartData.BubbleData(14f, 15f, 30f, colors[1]),
BubbleChartData.BubbleData(22f, 36f, 45f, colors[1]),
BubbleChartData.BubbleData(90f, 57f, 75f, colors[1]),
),
listOf(
BubbleChartData.BubbleData(8f, 9f, 90f, colors[2]),
BubbleChartData.BubbleData(20f, 57f, 45f, colors[2]),
BubbleChartData.BubbleData(40f, 50f, 60f, colors[2]),
),
listOf(
BubbleChartData.BubbleData(8f, 20f, 22.5f, colors[3]),
BubbleChartData.BubbleData(12f, 30f, 30f, colors[3]),
BubbleChartData.BubbleData(30f, 40f, 45f, colors[3]),
),
),
)
private fun getBubbleChartRenderer(colors: List<Color>) =
SimpleBubbleChartDataRenderer(getBubbleChartData(colors = colors))
@Composable
fun BubbleChartExample(
colors: List<Color>,
modifier: Modifier = Modifier,
) {
BubbleChart(
renderer = getBubbleChartRenderer(colors = colors),
modifier = modifier.size(300.dp),
)
}private fun getHeatmapRenderer(color: Color) =
HeatmapRenderer(
ContributionHeatmapData(
baseColor = color,
contributions =
buildList {
val now = Clock.System.now()
repeat(365) { day ->
val date = now.minus(day.days)
val count = if (Random.nextFloat() > 0.6f) Random.nextInt(1, 15) else 0
add(ContributionData(date, count))
}
},
),
)
@Composable
fun GithubGraph(
modifier: Modifier = Modifier,
color: Color,
) {
Heatmap(
renderer = getHeatmapRenderer(color = color),
modifier =
Modifier
.fillMaxWidth()
.height(112.dp),
)
}@Composable
fun AreaChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
AreaChart(
renderer = AreaChartRenderer(
AreaChartData(
labels = listOf("A", "B", "C", "D", "E", "F"),
values = listOf(12f, 28f, 18f, 34f, 24f, 40f),
color = colors[0],
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun StepLineChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
StepLineChart(
renderer = StepLineChartRenderer(
StepLineChartData(
labels = listOf("Mon", "Tue", "Wed", "Thu", "Fri"),
values = listOf(20f, 35f, 30f, 45f, 38f),
color = colors[1],
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun CandlestickChartExample(modifier: Modifier = Modifier) {
CandlestickChart(
renderer = CandlestickChartRenderer(
CandlestickData(
candles = listOf(
Candle("1", open = 20f, high = 30f, low = 16f, close = 26f),
Candle("2", open = 26f, high = 32f, low = 22f, close = 23f),
Candle("3", open = 23f, high = 28f, low = 18f, close = 27f),
Candle("4", open = 27f, high = 38f, low = 25f, close = 35f),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun BoxPlotChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
BoxPlotChart(
renderer = BoxPlotChartRenderer(
BoxPlotData(
groups = listOf(
BoxGroup("A", min = 5f, q1 = 18f, median = 28f, q3 = 38f, max = 52f, color = colors[2]),
BoxGroup("B", min = 10f, q1 = 22f, median = 30f, q3 = 41f, max = 48f, color = colors[0]),
BoxGroup("C", min = 8f, q1 = 15f, median = 24f, q3 = 33f, max = 44f, color = colors[1]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun BulletChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
BulletChart(
renderer = BulletChartRenderer(
BulletData(
metrics = listOf(
BulletMetric("Revenue", value = 72f, target = 80f, ranges = listOf(40f, 65f, 100f), color = colors[0]),
BulletMetric("Profit", value = 55f, target = 50f, ranges = listOf(30f, 60f, 90f), color = colors[1]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun FunnelChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
FunnelChart(
renderer = FunnelChartRenderer(
FunnelData(
stages = listOf(
FunnelStage("Visits", 100f, colors[0]),
FunnelStage("Signups", 64f, colors[1]),
FunnelStage("Trials", 38f, colors[2]),
FunnelStage("Paid", 18f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun GaugeChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
GaugeChart(
renderer = GaugeChartRenderer(
GaugeData(value = 72f, min = 0f, max = 100f, label = "Score", color = colors[1]),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun TreemapChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
TreemapChart(
renderer = TreemapChartRenderer(
TreemapData(
items = listOf(
TreemapItem("Mobile", 45f, colors[0]),
TreemapItem("Desktop", 30f, colors[1]),
TreemapItem("Tablet", 15f, colors[2]),
TreemapItem("Watch", 8f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun PolarAreaChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
PolarAreaChart(
renderer = PolarAreaChartRenderer(
PolarAreaData(
slices = listOf(
PolarSlice("N", 40f, colors[0]),
PolarSlice("E", 35f, colors[2]),
PolarSlice("S", 30f, colors[4]),
PolarSlice("W", 22f, colors[3]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun SunburstChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
SunburstChart(
renderer = SunburstChartRenderer(
SunburstData(
roots = listOf(
SunburstNode(
"Web", 50f, colors[0],
children = listOf(
SunburstNode("HTML", 20f, colors[0]),
SunburstNode("CSS", 15f, colors[0]),
SunburstNode("JS", 15f, colors[0]),
),
),
SunburstNode(
"Mobile", 35f, colors[1],
children = listOf(
SunburstNode("iOS", 20f, colors[1]),
SunburstNode("Android", 15f, colors[1]),
),
),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun SankeyChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
SankeyChart(
renderer = SankeyChartRenderer(
SankeyData(
nodes = listOf(
SankeyNode("a", "Source A", column = 0, color = colors[0]),
SankeyNode("b", "Source B", column = 0, color = colors[1]),
SankeyNode("m", "Hub", column = 1, color = colors[2]),
SankeyNode("x", "Out X", column = 2, color = colors[3]),
SankeyNode("y", "Out Y", column = 2, color = colors[4]),
),
links = listOf(
SankeyLink("a", "m", 30f),
SankeyLink("b", "m", 20f),
SankeyLink("m", "x", 28f),
SankeyLink("m", "y", 22f),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}@Composable
fun StreamGraphChartExample(colors: List<Color>, modifier: Modifier = Modifier) {
StreamGraphChart(
renderer = StreamGraphChartRenderer(
StreamData(
labels = listOf("Jan", "Feb", "Mar", "Apr", "May", "Jun"),
series = listOf(
StreamSeries("A", listOf(10f, 14f, 12f, 18f, 16f, 22f), colors[0]),
StreamSeries("B", listOf(8f, 10f, 16f, 12f, 18f, 14f), colors[1]),
StreamSeries("C", listOf(6f, 9f, 8f, 14f, 11f, 16f), colors[2]),
),
),
),
modifier = modifier.height(300.dp).fillMaxWidth(),
)
}All charts read their palette and light/dark colors from DrafterTheme. Wrap your charts once to apply a consistent look (or supply a custom palette):
DrafterTheme(dark = isSystemInDarkTheme()) {
// charts here pick up LocalDrafterTheme
BarChart(renderer = renderer)
}Every renderer also implements the shared ChartRenderer contract, so you can hold and pass them uniformly.
./gradlew :desktopApp:run — a scrollable gallery of all 27 charts../gradlew :webApp:wasmJsBrowserRun — the same gallery in the browser.Contributions are welcome! If you've found a bug, have an idea for an improvement, or want to contribute new features, please open an issue or submit a pull request.
Support it by joining stargazers for this repository. ⭐
Also, follow me on GitHub for my next creations! 🤩
Designed and developed by AndroidPoet (Ranbir Singh)
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.
